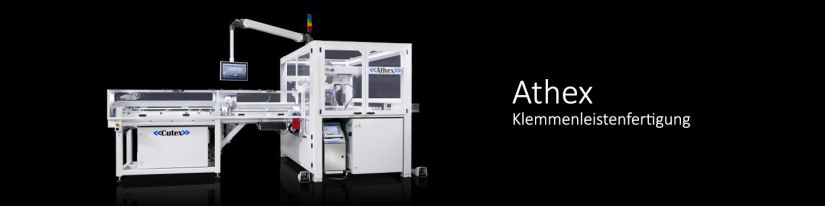

ATHEX

Klemmenbestückungsautomat zur Effizienzsteigerung

In der Herstellung von Klemmleisten für den Steuerungsbau ist unser Athex-Bestückungsautomat die Universallösung für Sie.

Mit dem Athex bestücken und bedrucken Sie Klemmleisten nach CAD-Vorlagen oder manueller Konfiguration auf die Tragschiene. Bestücken Sie den Athex mit bis zu achtzig Klemmmagazinen. Diese können Sie auch während des Betriebes wechseln und durch Klemmtypen unterschiedlicher Grösse und aller namhaften Hersteller nachfüllen. Optional werden die Klemmen auch gleich direkt mit neuester Laserbeschriftungstechnologie beschriftet.

Ihr Vorteil

Steigern Sie Ihre Produktivität und ihren Automatisierungsgrad. Senken Sie die Durchlaufzeit für die Fertigung der Schaltschränke durch die vollautomatische Vorfertigung der Klemmleisten.

Grundfunktionen

  •  Grundträger mit 40 Klemmenmagazin Plätzen

  •  Zuschnitt und Bestückung von DIN-Hutschienen TS35-7,5 und 15 nach EN 50022 Schienenlängen von
     min. 100-1200mm Länge

  •  Herstellerunabhängige Bestückung von Klemmen und Elementen (schnappbar) auf DIN-Hutschienen
     Klemmen- Elementbreite: 40 – 110 mm
     Klemmen- Elementhöhe:     5 –   80 mm
     Klemmen- Elementdicke:  3,5 –   18 mm

  • Automatische Erkennung des Schienentyps

  •  Verschnittoptimierung durch automatische Vermessung der Schienenreststücke

  •  28 Plätze Pufferspeicher für DIN-Hutschienen mit einer Länge von min. 230-3000mm

  •  Nadelprägesystem zur Beschriftung der Hutschienen mit alphanumerischem Text
     und/oder Data Matrix Code

  •  Direkter Datenimport aus EPLAN ProPanel, Phoenix ClipProject und Weidmüller Configurator

  •  Maschinenbedienung über ein Windows-Tablet

  •  Import / Export von Artikeldaten in lokale Artikeldatenbank

  •  Selbständiges Laden und Ausführen von Auftragsdaten aus dem Auftragsverzeichnis

Optionen

  • Erweiterung auf insgesamt 80 Magazinplätze

  • Handscanner zur schnellen und fehlerfreien Magazinverwaltung

  • Klemmenwender «TWISTEX»

  • Laserbeschriftungssystem «ClipX-TerminalMarking»

  • Qualitätsüberwachungssystem
